Какие задачи необходимо решить, чтобы поддержать правильный микроклимат в помещении с бассейном? Организовать систему вентиляции и осушения воздуха, поддерживать стабильную температуру воды и воздуха, а также показатель относительной влажности воздуха в пределах 55-65%. По общепринятым нормам, для стандартных бассейнов комфортная температура воды и воздуха составляет 27°С и 29-30°С соответственно.
Важно помнить, что при эксплуатации бассейна в частном доме не рекомендуется менять параметры воздуха и воды, так как при этом изменяется интенсивность влаговыделения с поверхности зеркала воды бассейна.
Системы осушения могут быть не рассчитаны на такие изменения и, как результат, возможно увеличение влажности воздуха и выпадение конденсата.
Так, для частного бассейна площадью 40 кв.м с температурой воздуха 29°С и относительной влажностью 60% R.H., повышение температуры воды с 27°С на два градуса приводит к увеличению испарений с поверхности бассейна с 197 литров в сутки до 272.

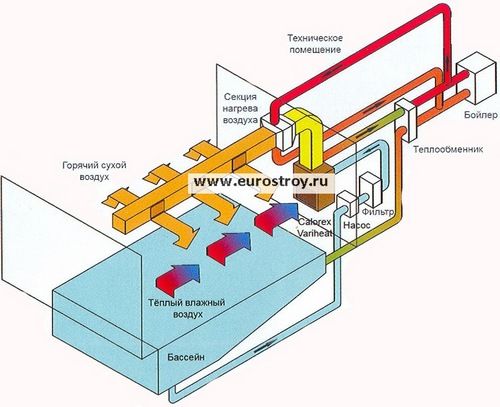

При использовании канального осушителя Dantherm (рис.2) в помещение подается минимальное количество свежего воздуха (один объем помещения), оптимальное для комфортного пребывания людей в период использования бассейна. Осушение же происходит с помощью теплового насоса (фреонового контура), при этом мы извлекаем скрытое (бесплатное) тепло, которое находится во влажном теплом воздухе, и направляем его на нагрев приточного, рециркуляционного воздуха и / или для подогрева воды в бассейне. Учитывая то, что свежий воздух подается 5 часов в день, когда бассейн используется, а подача автоматически прекращается, когда бассейн не используется, затраты на нагрев приточного воздуха составляет значительно меньше в сравнении с затратами энергии приточно – вытяжной вентиляции. Также, в процессе осушения воздуха извлекается скрытое тепло. Это тепло направляется на подогрев приточного воздуха, а оставшееся, используется для нагрева рециркуляционного воздуха и/или на нагрев воды в бассейне. Важно понимать, что это тепло не подается от бойлера (котла), а извлекается из воздуха в процессе осушения и рекуперации.
Рассмотрим первый вариант. Моноблочные (настенные) осушители как правило используются в частных бассейнах небольшого размера или там, где отсутствует возможность применить канальную систему. Такие осушители обеспечивают рециркуляцию воздуха внутри помещения. Проходя через теплообменники фреонового контура внутри осушителя, воздух осушается, и подается обратно в помещение. Монтаж настенного осушителя воздуха довольно простой – необходимо подвести электрическое питание и обеспечить отвод конденсата в дренаж. У высокоэффективных осушителей Dantherm прочный, шумоизолированный корпус, не подверженный коррозии. Важной характеристикой является уровень шума, так как осушитель находится в помещении бассейна, где отдыхают люди. Сегодня наиболее низкошумными являются моноблочные осушители Dantherm серии CDP – CDP 35, CDP 45 и CDP 65 – уровень шума 47, 49 и 51 dB(A) соответственно. Данные модели предназначены для настенного или напольного монтажа.
Но не всегда такой уровень шума удовлетворяет требованиям заказчика. В данном случае рекомендуется использовать модели CDP 35T, CDP 45T и CDP 65T монтаж через стену. В этом случае осушитель устанавливается в смежном помещении, а в помещении с бассейном размещаются только две декоративные решетки.
Наименование работ | Цена, руб |
---|---|
Проект системы вентиляции (до 500м²) | 120р/м² |
Проект системы вентиляции (от 500м²) | 100р/м² |
Проект кондиционирования (до 500м²) | 120р/м² |
Проект кондиционирования (от 500м²) | 100р/м² |
Проект вентиляции и осушения (до 20м² площади бассейна) | 25000р/шт |
Проект вентиляции и осушения (до 40м² площади бассейна) | 35000р/шт |
Проект вентиляции и осушения (от 40м² площади бассейна) | 45000р/шт |
При заключении комплексного договора на поставку и монтаж оборудования, 50% цены проекта вычитаем из монтажа |
Наименование работ | Цена, руб |
---|---|
Стандартный монтаж настенного осушителя воздуха (до 45л/сутки) | 30000р/шт |
Стандартный монтаж настенного осушителя воздуха (до 65л/сутки) | 35000р/шт |
Стандартный монтаж канальной системы осушения (до 65л/сутки) | 60000р/шт |
Стандартный монтаж канальной системы осушения (до 125л/сутки) | 80000р/шт |
Стандартный монтаж канальной системы осушения (от 125л/сутки) | 100000р/шт |
Давно уже не секрет, что осушение воздуха, благодаря большой кратности воздухообмена (подача большого количества свежего воздуха и выброс отработанного на улицу), – это очень энергоемкий процесс, не оправданный экономически, так как необходимо весь подаваемый воздух с улицы подогревать практически круглый год.
Особенно это дорого в зимний период, когда нужно нагревать воздух с -20°С до +28°С. Летом же, например, во время дождя, влажный теплый воздух подается в помещение, что еще больше усугубляет проблему повышенной влажности, и есть риск возникновения конденсата. При этом мы выбрасываем нагретый влажный воздух на улицу, а это колоссальные энергопотери.
При использовании приточно-вытяжной установки (рис.1) в зимний период необходимо обеспечить минимум 4х-кратный воздухообмен. Важно отметить, что теплый воздух будет выбрасываться наружу без рекуперации (утилизации), а это большое количество тепла, которое можно использовать.
рис.1,2
Канальные системы Dantherm, в сравнении с приточно-вытяжной вентиляцией за счет осушения позволяют минимизировать подачу свежего воздуха, а значит максимально уменьшить затраты на эксплуатацию бассейна.
Система Dantherm позволяет осуществлять осушение воздуха в период, когда бассейн не используется (ночной период) без подачи свежего воздуха (отсутствие затрат на его нагрев) с помощью теплового насоса, при этом осуществлять рекуперацию тепла на нагрев воды и на нагрев рециркуляционного воздуха. При использовании ПВУ необходим внешний источник тепловой энергии для подогрева приточного воздуха в зимний период, канальная же система, наоборот, вырабатывает дополнительное бесплатное тепло, которое используется для нагрева приточного и рециркуляционного воздуха и/или воды в бассейне.
В отличие от систем приточно-вытяжной вентиляции, оснащенных утилизаторами тепла, система Dantherm позволяет в летний и переходной периоды, когда нет существенной потребности в нагреве приточного воздуха, использовать тепло от рекуперации для нагрева воды в бассейне (при помощи теплового насоса). Все элементы системы Dantherm изготовлены из специальных материалов с использованием защитных покрытий для постоянной работы с воздухом, содержащим испарения хлора и других химических добавок. Для сравнения, вентиляционное оборудование стандартного исполнения быстро выходит из строя по причине коррозии и требует постоянных затрат на обслуживание и ремонт, так как не рассчитано на работу в агрессивной среде. Важно так же правильно организовать систему воздуховодов и распределение воздуха по помещению, чтобы сухой теплый воздух обдувал наружные стены, остекление, те конструктивные элементы, которые в зимний период более холодные и на которых есть риск выпадения конденсата.
Специалистами нашей организации выполнено множество проектов систем осушения бассейна в Москве и Московской области. На наш взгляд канальная система осушения - оптимальный вариант организации климата в помещении.
